Технические характеристики и особенности конструкции
| Обозначение |
Давление, МПа (кгс/см2) |
Размеры, мм | Масса, кг | ||||||||||

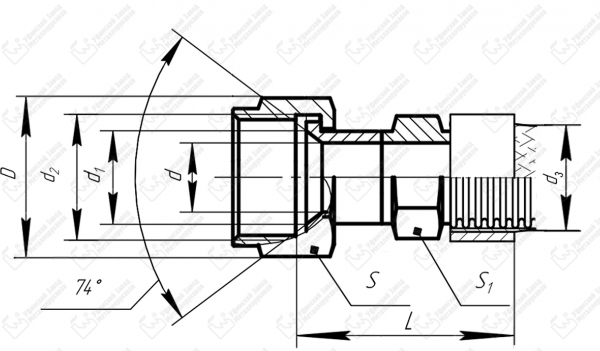

| Dy | d | d1 | d2 | d3 | D | S | S1 | l |
Гибкой части (1 метр) |
Арматуры (на стык) |
Арматуры (на стык) |
||
| 4600А | 10(100) | 6 | 4 | 10,5 | М14х1-5-Н6Н | 11,5 | 19,6 | 17 | 10 | 65 | 0,32 | 0,04 | 0,1 |
| 4600А-01 | 28 (280) | 6 | 4 | 10,5 | М14х1-5-Н6Н | 13 | 19,6 | 17 | 10 | 65 | 0,48 | 0,04 | 0,1 |
| 4600А-02 | 10(100) | 8 | 6 | 12,5 | М16х1-5-Н6Н | 13,5 | 21,9 | 19 | 12 | 65 | 0,39 | 0,05 | 0,11 |
| 4600А-03 | 28 (280) | 8 | 6 | 12,5 | М16х1-5-Н6Н | 15 | 21,9 | 19 | 12 | 65 | 0,57 | 0,05 | 0,11 |
| 4600А-04 | 10(100) | 10 | 8 | 15,5 | М20х1,5-5Н6Н | 16 | 27,7 | 24 | 14 | 65 | 0,47 | 0,06 | 0,16 |
| 4600А-05 | 28 (280) | 10 | 8 | 15,5 | М20х1,5-5Н6Н | 17,5 | 27,7 | 24 | 14 | 65 | 0,8 | 0,06 | 0,16 |
| 4600А-06 | 10(100) | 12 | 10 | 17,5 | М22х1,5-5Н6Н | 18 | 31,2 | 27 | 17 | 65 | 0,55 | 0,07 | 0,2 |
| 4600А-07 | 21 (210) | 12 | 10 | 17,5 | М22х1,5-5Н6Н | 19,5 | 31,2 | 27 | 17 | 65 | 0,87 | 0,07 | 0,2 |
| 4600А-08 | 10(100) | 14 | 12 | 19 | М24х1,5-5Н6Н | 21 | 31,2 | 27 | 19 | 65 | 0,61 | 0,09 | 0,26 |
| 4600А-09 | 21 (210) | 14 | 12 | 19 | М24х1,5-5Н6Н | 23,5 | 31,2 | 27 | 19 | 65 | 1,15 | 0,09 | 0,26 |
| 4600А-10 | 10(100) | 16 | 14 | 22 | М27х1,5 | 24,5 | 34,6 | 30 | 22 | 71,5 | 1,2 | 0,16 | 0,32 |
| 4600А-11 | 21 (210) | 16 | 14 | 22 | М27х1,6 | 26,5 | 34,6 | 30 | 22 | 71,5 | 1,38 | 0,16 | 0,32 |

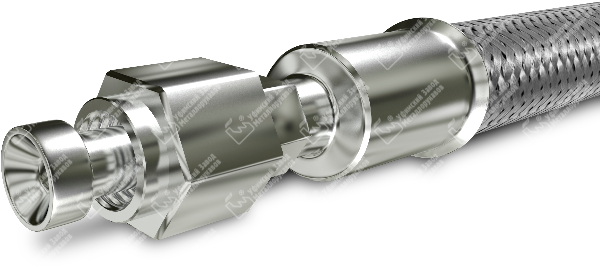

Герметичные металлорукава высокого давления серии 4600А - металлорукава с оболочкой типа РГТА (рукава герметичные, сваренные аргонодуговой сваркой), с арматурой «конус – конус с углом 74°».
Металлорукава высокого давления серии 4600А типа РГТА имеют внутренний проходной диаметр оболочек от 6 до 32 мм. Толщина исходного материала 0,2 - 0,3 мм. Для изготовления оболочки металлорукава используется труба, сформованная из стальной ленты и сваренная по длине трубы встык аргонодуговой сваркой. Металлорукав образуется гофрированием трубы методом наружной обкатки профильными формующими кольцами по винтовой линии. Для повышения несущей способности во впадину гофра может укладываться спираль из высокопрочной нержавеющей проволоки.
